電磁感應演示教具 手搖交直流發電機

電磁感應演示教具

『產品說明』

• 提供中學物理及小學自然科學常識教學使用
• 演示直流發電機的基本構造及工作原理

『產品特色』

• 可輸出交流電及直流電

『產品構造』

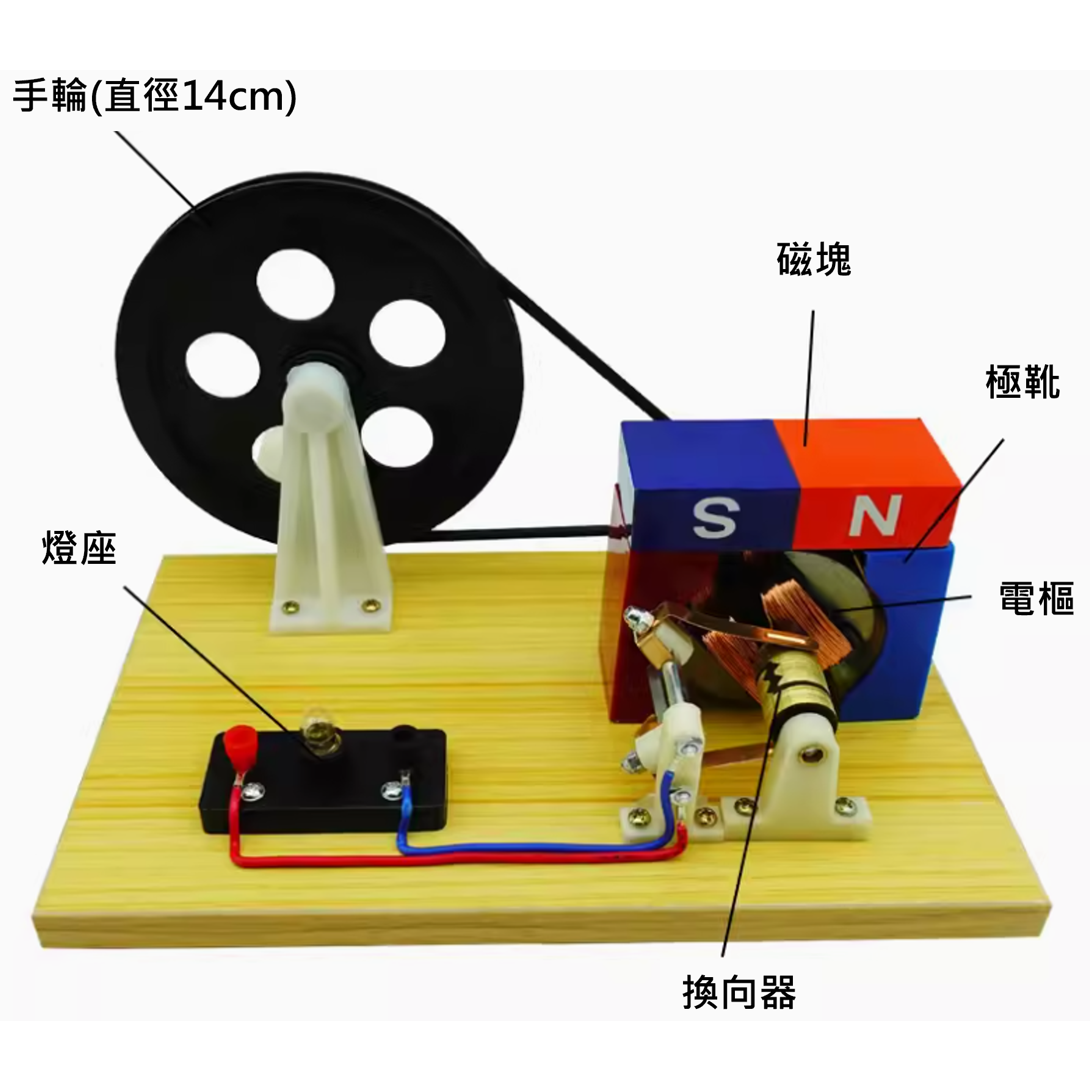

• 手搖直流電發電機是永久磁鐵產生磁力旋轉電樞式。
• 磁場由兩塊鐵氧體材料並附一雙材靴產生。
• 電樞的鐵芯由鐵基粉末冶金製成，線圈的兩端分別連接到兩個銅環上，銅環是集流和換向的連用裝置。
• 電樞和銅環裝在一個轉軸上並與轉軸絕緣。
• 在軸承框架上有一對錫青銅片製成的電刷，可用來輸出直流電，當一對電刷分別押兩個電環上時，用來輸出交流電。

『使用方法』

• 按照需要輸出的是交流電還是直流電，將電刷分別放在銅環的兩端或中間。
• 如做電源用時，把外電起接入底座的接線柱上。
• 使用時一手按在底座上，一手均勻的搖轉大輪，即可有電源輸出，搖動速度不要太快，以免輸出電壓過高，燒壞燈泡。
• 如連接演示用電流計，應該加裝伏特計，切勿單獨串聯，電流計必要時可以串聯一個滑動變阻器做為負載。

『注意事項』

• 本儀器出現故障多數是接線鬆脫和短線(由於受潮和鏽蝕)，因此如果搖動不能發電時，可用萬用電錶來檢查。
• 電樞和磁極頭的間隙很小，如果軸承鬆動，電樞很容易卡死，這時要檢查原因，調整極靴和軸承的位置，使電樞在極靴內能靈活的轉動，平時要注意軸承的適當潤滑。
• 皮帶要注意防止油污和高溫，使用後應將皮帶從皮帶輪上取下，以防皮帶過鬆打滑。
• 電刷接線應和支架絕緣，如果由於螺絲鬆動而短路，應加以調整。
